Kabel Twisted Pair

Kabel Twisted pair adalah kabel yang membelit satu sama lain

Alasan membelitnya kabel Twisted pair adalah mengurangi noise atau crosstalk yang di sebabkan oleh EMI (elekromagnetic interference).
kabel ini dapat melewatkan signal sampai 100 mbps.

kabel twisted Pair dapat terdiri dari dua, empat, atau lebih pasangan kabel.

Biasanya kabel terdiri dari 8 buah kabel yang terdisi dari 4 lilitan, 4 buah lilitan tersebut terdiri dari 2 kabel yang di lilitkan. Kabel kabel tersebut di bedakan oleh warna di dalamnya. Warna warna tersebut adalah



Putih Orange (kabel 1) (Lilitan 1)
Orange (kabel 2)
Putih Hijiau (kabel 3) (Lilitan 2)
Hijau (kabel 4)
Putih Biru (kabel 5) (Lilitan 3)
Biru (kabel 6)
Putih Colat (kabel 7) (Lilitan 4)
Coklat (kabel 8)



Kabel twisted pair sendiri di bagi 2 jenis

  1. Unshielded Twisited Pair (UTP)
  2. Shielded Twisted Pair (STP)

Perbedaan antara keduanya kabel STP di lengkapi oleh lapisan pelindung sementara kabel UTP tidak perbedaan berikutnya pada harga kabel STP lebih Mahal

Dalam penggunaannya STP biasanya di gunakan untuk outdoor dan UTP indoor

Kabel twisted pair juga di bagi menjadi beberapa kategori yaitu:

  • Cat 1 (1 lilitan per inchi) biasanya di gunakan di perangkat telpon
  • Cat 2 (2 lilitan per inchi) kecepatqan transfer data 1 Mbits
  • Cat 3 (3 lilitan per inchi) kecepatan data 16 Mbits
  • Cat 4 (4 lilitan per inchi) 20 Mbits data transfer
  • Cat 5 (5 lilitan per inchi) kecepatan transfer 1Gbps
  • Cat 5e (5 lilitan per inchi di tambah semua kabel melilit satu sama lain)
  • Cat 6 (6 lilitan per inchi) 2,5 GBPS 155mhz atau 250mhz
  • Cat 7 (7 lilitan per inchi) 200mhz atau 700 mhz



Konektor yang di gunakan kabel Twisted pair Adlah konektor RJ11, dan RJ45.



Jika kita menggunakan Ethernet atau Fast Ethernet hanya pins 1, 2, 3, and 6 yang di gunakan karena

Ethernet dan FastEthernet hanya menggunakan 2 kabel untuk transmit dan 2 kabel untuk receive.

Sementara pin 4 dan 5 di Gunakan untuk saluran telepon sementara 7 dan 8 untuk POE (Power Over Ethernet)



Jika kita menggunakan Gigabit Ethernet (GigE) and 10 Gigabit Ethernet

(10GigE) kita menggunakan semua 4 kabel untuk transmit dan 4 kabel untuk Receive.



Urutan PemasanganKabel UTP



Straight

Pada Susunan Straight Side A dan B memiliki urutan yang sama



Side A dan B

Putih Orange

Orange

Putih Hijiau

Biru

Putih Biru

Hijau

Putih Colat

Coklat



Susunan kabel Straight digunakan untuk komunikasi

Host (Komputer) Ke perangkat network seperti Router, Switch

Router ke switches atau hub



Cross

Pada Susunan Cross Side A dan B memiliki urutan yang berbeda



Side A

Putih Orange

Orange

Putih Hijiau

Biru

Putih Biru

Hijau

Putih Colat

Coklat



Side B

Putih Hijiau

Hijau

Putih Orange

Biru

Putih Biru

Orange

Putih Colat

Coklat



Susunan kabel Cross digunakan untuk komunikasi

Host (Komputer) Ke Host (Komputer)

Router ke Router

Switch ke Switch



Roll over

Pada Susunan roll over side A dan B memiliki urutan yang terbalik



Side A

Putih Orange

Orange

Putih Hijiau

Hijau

Putih Biru

Biru

Putih Colat

Coklat



Side B

Coklat

Putih Colat

Biru

Putih Biru

Hijau

Putih Hijiau

Orange

Putih Orange



Biasanya di gunakan Cisco untuk kabel console

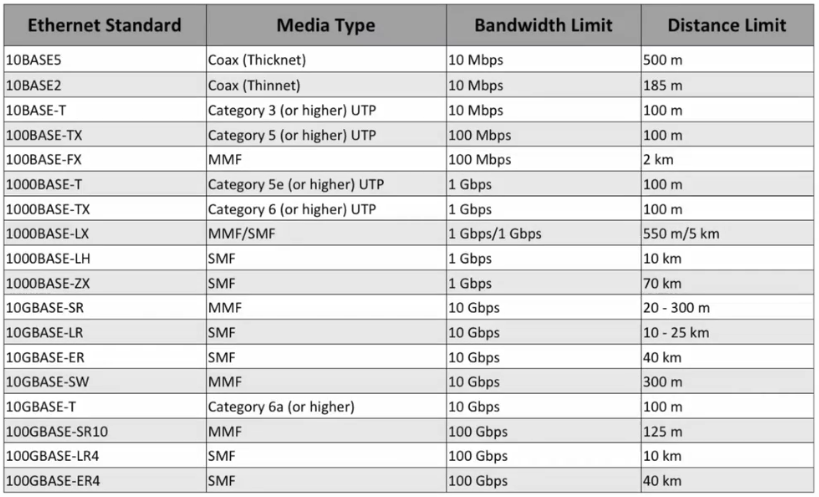

Media Speed And Distance
